Windows10付属「3D Builder」の使い方。「トング」を作ってみた。

2020年5月18日

この記事ではMicrosoft「3D Builder」を使った簡単なモノづくりをご紹介します。



Microsoftの「3D Builder」(3Dビルダー)とは?

Windows10には「3D Builder」(3Dビルダー)という素晴らしいソフトが入っています。

もしも、入ってない場合でもマイクロソフトのHPからダウンロード(無料)できます。

どんなソフトなのか?

マイクロソフトの説明は以下の通りです。

Microsoft 3D Builder ダウンロードページ

3D Builder を使うと、3D オブジェクトの表示や作成、自分流のアレンジを行うことができます。 さまざまな種類の 3D ファイルをダウンロードし、豊富に用意された強力で使いやすいツールを使って編集してください。Web カメラで写真を撮って 3D にすることもできます。自分の名前をエンボス加工したり、モデルと部品を結合して新しいものを作ったりして、3D オブジェクトを自分流にアレンジしましょう。カスタマイズできるシンプルなシェイプを使って 1 から作成することもできます。

ようするに、誰でも使える、簡単な「モデリングソフト」「CAD(設計支援)ソフト」です。

簡単に言えば、「コンピュータ上で好きなカタチ(立体)を作れる」ソフトです。



そして「3Dプリンター」に「3D Builder」で作ったデータを送れば、現実のものとして形づくることができます。

+ 3Dプリンターとは?(クリックして下さい)

「3Dプリンター」とは一言でいえば「立体造形物を印刷する装置」です。

普通のプリンターは、書類などの「紙(平面)にインクを印刷」します。

一方、「3Dプリンター」は、インクの代わりに「樹脂などの材料を積み重ねる」ことで、平面(縦・横)だけでなく、「高さ」のある立体造形物を作り出すことができるのです。

関連記事

この記事では「初心者でも扱える手ごろな3Dプリンター」をご紹介します。 私が3Dプリンターをはじめ時は、アメリカからの個人輸入するしかありませんでした・・・。 現在ではアマゾンなどの大手ネットショップ ...

続きを見る

「3D Builder」は、ソフトを立ち上げてさわって遊んでいるだけで楽しいソフトです。

ですが・・・

このフリーソフト(無料)使わないのは「もったいない」ので、実際に何かを作ってみるところを紹介していく「シリーズ第2弾」です。

シリーズ第2弾になります(前回はネームプレート・表札を作ってみました

今回は、お絵かきソフトなどで描いた「図」や、手書きで描いた「絵」をもとにして、「3D Builder」で三次元(3D)に立体化する手法で作ってみます。

そして3Dプリンターを使って印刷するところまでやってみます。



「3D Builder」で野菜スライサー用ガード・プロテクター付き「トング」を作ってみる!

キャベツ・ニンジン・玉ねぎなどを使ったサラダづくりには「野菜スライサー」は欠かせません。

最近スライス済のカット野菜がどこでも手に入り便利です。ですが、やはり家庭でスライスしたみずみずしいサラダは美味しさが違います。

「おろしタイプのスライサー」は100円ショップなどでも手軽に手に入ります。

とても便利な道具なのですが、刃物が剥き出しになっている構造上、油断すると指を切ってしまうことがあります。

ケガ防止のための「ガードをする付属品がついているスライサー」も販売されていますし、「ガードする製品単体」も販売されています。

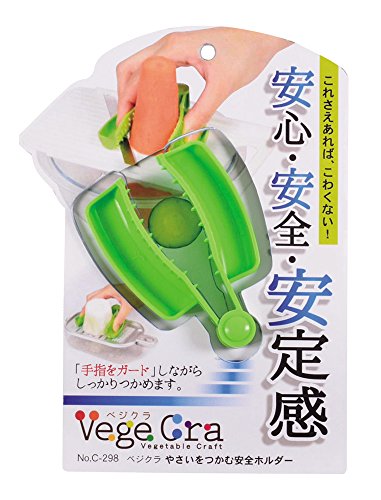

トングのようにつかむタイプ

上からおさえるタイプ

ガードする製品は、大きく分けて2種類。トングのようにつかむタイプと、上からおさえるタイプです。手軽に使うにはトングタイプ。キャベツなどをザクザクスライスするには「上からおさえるタイプ」がおすすめ。

Amazonで売れている野菜スライサー のガード・プロテクターはコチラの商品です。



我が家のスライサーも、残念ながらプロテクター・ガードがついていません。

ということで、今回「3D Builder」で作ってみるのは、「野菜スライサー用のトング(プロテクター・ガード付き)」にしたいと思います。

「3D Builder」で作ってみるイメージはこちらになります。上から見た図です(上面図)

野菜をつかみやすいように「ギザギザがあるトング」に、「指をスライサーで切らないようにするガード・プロテクター」を付けたものです。

材料であるPLA樹脂(環境持続型プレスチック)自体の「弾性力」でバネなどを入れなくても、閉じたら開くような形状に工夫しています。

それではモデリング開始を開始したいと思います!

「3D Builder」の基本的な操作方法は、マイクロソフトHPの3D Builder ユーザー ガイドで確認できます。



まず、上からみた形状(上面図)を描きます(手書きでもOK)

今回はお絵描きソフト(フリーソフトでOK)や、手書きをした「上から見た形状」(上面図)を元に簡単に3D形状を作ります。

「3D Builder」なら簡単にできるんです!イメージしにくいかもしれませんが、まずはやっていきましょう!

まず「トング」の絵(上面図)を描きます(フリーソフトでも、手書きでもOK)

色は黒にします(背景は白)

できたら、JPGデータで保存します。

「3D Builder」で読み込みできる画像データは、JPG・BMP・PNGです。

こんな感じの絵をベースにしたいと思います。(ダウンロードはコチラ





この画像データを「3D Builder」で読み込めば一瞬でトングができあがります!超簡単です!



「3D Builder」で画像データを読み込みます

「3D Builder」を立ち上げて「新しいシーン」を選択します



広大な「3D空間」が現れます。この空間に先ほどの画像データを読み込んでいきます。



「挿入メニュー」→「画像の読み込み」→「(絵のデータを選択して)開く」で、読み込むことができます。



するとこのような3Dデータが現れました。???、トングのカタチがくり抜かれたようになっています。
これは、右上の「反転」スイッチをクリックすれば正常になります。



あっという間に、トングのカタチの3Dデータができました。「画像のインポート」をクリックして、画像のインポートを終了します。



大きさを調整します。トングを選択してから、「スケール」→「X」をクリックして、長さを200mm程度にしておきます。



黒だと形状がわかりずらいので、「オレンジ色」に変えておきます(変えなくてもOKです)

「ペイントメニュー」→「色」→「オレンジを選択」

トングの部分はこれで完成となります!あっという間に画像データが立体形状(3D)になりました。やはり「3D Builder」は超簡単です!

(参考)手書きした絵を元にして立体化したイメージはこちらです。

マッキーで絵を描いてから、上記と同様の手順で「3D Builder」に読み込みます。

こんな感じで3Dにできました。

子供が書いた絵でもできますので、色々と試してみてください。こういうのってワクワクしませんか?私は楽しくて色々作ってしまいます。





続いて「プロテクター・ガード」の部分の形状を作ります

ガードの形状は「円柱」を元にしてつくっていきます。「挿入メニュー」→「円柱」で円柱を描きます。



「円柱」を選択してから、「スケール」→「X:120mm、Y:120mm、Z:2mm」と入力して、直径120mm厚さ2mmの平ぺったい円柱にします。



「移動ツール」を選択してから、円柱の上下方向の矢印をドラッグして、円柱のを床面とピッタリ合わせておきます。



次に、円柱を加工するための準備をします。

現在のトングは、円柱の余計な部分を、きれいにトングのカタチでくり抜くために使いたいと思います。

なので、トングを「複製」しておきます。

トングを選択してから、「コピー&ペースト」すればOKです(「CTRL+C」→「CTRL+V」

左の方に新しいトングができました(最後に使います)



それでは、トングのカタチで円柱をくり抜いていきます。

まず、「移動ツール」でトングを少し下方向にずらして(円柱の上も下もトングにめり込むように)

そして、トングを選択したまま「編集メニュー」→「型抜き」をクリックします。



すると、トングのカタチの部分がくり抜かれた(型抜きされた)円柱ができました(※トングは無くなります)



円柱の真ん中の部分は必要ありませんので、「選択」してから「削除」します。

そして、「複製」しておいたトングを「移動ツール」で型抜きされた円柱のところに移動させます。

これで、プロテクター・ガード付きのトングの3Dデータ完成です!



トングを3Dプリンターで印刷します



・「3D Builder」対応の「3Dプリンター」がつながっていればメニューから「3D印刷」で即プリントできます。

・対応していない3Dプリンターの場合は、共通ファイル形式である「STL」形式で保存し「3Dプリンター」で印刷します。

我が家の3Dプリンターは「3D Builder」未対応なので、メニュー「名前を付けて保存」から「STL」形式を選んで保存します。

できた「STL」ファイルを、「3Dプリンターのソフト」で読み込みます。

今回つくったトングのSTLファイルはこちら

そして「3Dプリンター」のスイッチを入れてプリント開始。

約30分程度でできました!

これなら、指をガードしながら、野菜をつかんでスライスできそうです。



おすすめ「3D Builder」。だれでも今すぐはじめられる!

「3D Builder」なら、このようなトングなら「モデリングから印刷まで1時間程度」で簡単につくれます。

なんといっても「3D Builder」はどの「Windowsパソコンにも対応」しているソフト。

すでにインストールされてるんです(見当たらない方はMicrosoftホームページからダウンロード)

PCユーザーなら使わないと「もったいない」です。

もうすでにインストールされているんですから。今すぐに試せます。はじめられます。

新しい趣味にもなりますし、CADの勉強にもなるのでスキルアップにもつながります。

まずは、ソフトを立ち上げてみてください。きっと新しい世界が広がります。






最後までお読みいただきありがとうございました。
少しでもお役に立てれば幸いです。
